Автомобільний антенний модуль: переваги мобільної експлуатації

Автомобільний антенний модуль: переваги мобільної експлуатації

Незалежно від того, чи йдеться про контрзаходи в умовах активного пересування, чи про зйомку з повітря під час пересування автоколони, втрати сигналу можуть стати критичною проблемою. Саме для таких випадків було розроблено автомобільний антенний модуль – компактне, але високоефективне рішення для стабільного зв’язку на ходу.

Що таке автомобільний антенний модуль і як він працює?

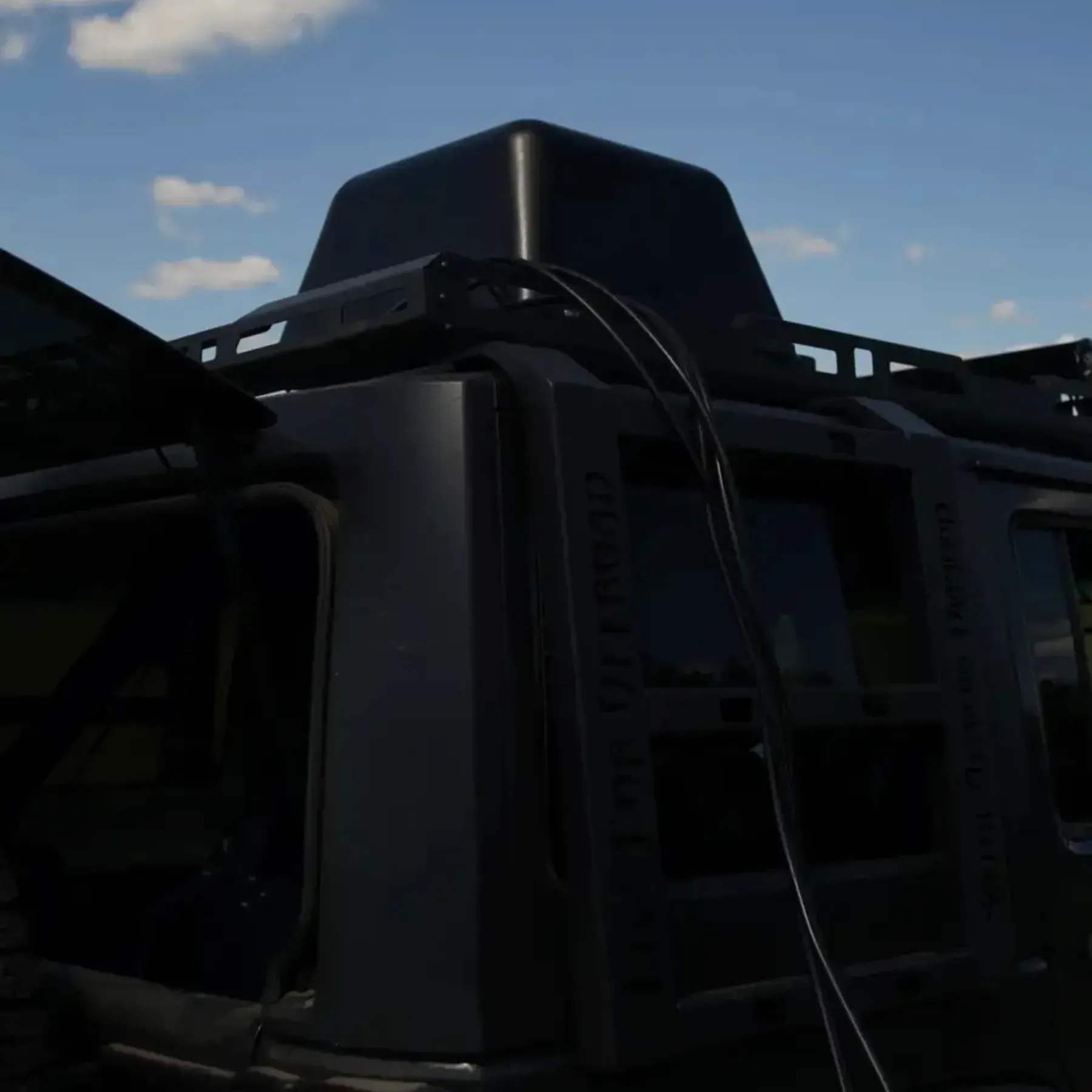

Автомобільний антенний модуль представляє собою корпус з чотирма квадріфілярними антенами, обладнаний магнітним кріпленням та антивібраційними амортизаторами.

  • Магнітне кріплення. Вісім неодимових магнітів жорстко фіксують модуль на металевій поверхні автомобіля, забезпечуючи стійкість при швидкостях до 120 км/год.

  • Антивібраційні опори. Чотири демпфери гасять удари та коливання, захищаючи внутрішню електроніку від пошкоджень.

  • Чотири квадріфілярні антени. Формують щільний купольний сигнал у вибраному діапазоні (350-700, 650-800, 720-950 або 900-1100 МГц), що гарантує якісний прийом/передачу даних навіть за умов радіоперешкод.

Які переваги мобільної експлуатації автомобільного антенного модуля?

  1. Розширений радіус дії. Завдяки купольному покриттю сигналу модуль забезпечує стабільність зв’язку на відстані до кількох кілометрів, мінімізуючи «сліпі зони».

  2. Стійкість до зовнішніх впливів. Матеріали корпусу (PE-100, ABS, металеві елементи) з класом захисту IP65 дозволяють експлуатувати модуль за дощу, пилу та температур від -40 °C до +85 °C.

  3. Швидкий монтаж і демонтаж. Магнітне кріплення та вага до 8 кг роблять встановлення простим процесом, що не вимагає інструментів і не пошкоджує лакофарбове покриття.

Як правильно встановити автомобільний антенний модуль на транспортному засобі?

  1. Вибір місця. Розмістіть модуль у центральній частині даху чи кузова, де відсутні металеві перепони зверху, – це забезпечить оптимальне купольне покриття.

  2. Перевірка кріплення. Після фіксації магнітами слід легенько постукати по корпусу, щоб упевнитися у відсутності люфту, і виставити демпфери для рівномірної амортизації.

  3. Підключення кабелів. Використовуйте коаксіальні кабелі LMR-400 довжиною 3 м, уникаючи різких згинів. Під’єднайте їх до роз’ємів РЕБ-системи та зафіксуйте хомутами для запобігання вібраціям.

  4. Налагодження частот. Перед початком роботи перевірте, що модуль налаштовано на потрібний діапазон (наприклад, 720–950 МГц), та оцініть КСХ (коефіцієнт стоячої хвилі) – оптимальні значення 1,1–1,3.

Висновок

Автомобільний антенний модуль – ідеальний вибір для мобільних операцій, де будь-який збій зв’язку може коштувати часу та ресурсів. Поєднання потужного магнітного кріплення, антивібраційних опор і чотирьох квадріфілярних антен гарантує надійну роботу за будь-яких умов. Швидкий монтаж, стійкість до зовнішніх факторів і можливість налаштування під будь-який діапазон частот роблять цей модуль невід’ємним елементом сучасних РЕБ та комунікаційних систем на колесах.
